翻板坝的基本原理是什么?衢州河圣水力为大家介绍

发布时间:2021-01-05 16:31:53访问:1606

      翻板坝是一种能根据实时水位进行自我调控的新式结构水坝,在现在的很多河流、蓄水池中都有应用。相比于传统的水坝,这种新式水坝具有更加灵活的调节能力,能适应更加复杂的水情,而且它同样能满足人工调控的需求。那么这种水坝是怎么实现自动控制的呢?下面小编就为大家介绍一下。

      应用广泛的翻板坝即为水力自控翻板闸门,其工作原理是杠杆平衡与转动,具体来说,水力自控翻板闸门是利用水力和闸门重量相互制衡,通过增设阻尼反馈系统来达到调控水位的目的:当上游水位升高则闸门绕“横轴”逐渐开启泄流;反之,上游水位下降则闸门逐渐回关蓄水,使上游水位始终保持在设计要求的范围内。举个例子,滚轮连杆式翻板闸门是一种双支点带连杆的闸门,由面板、支腿、支墩、滚轮,连杆等部件组成,根据闸门水位的变化,依靠水力作用自动控制翻板坝闸门的开启和关闭。

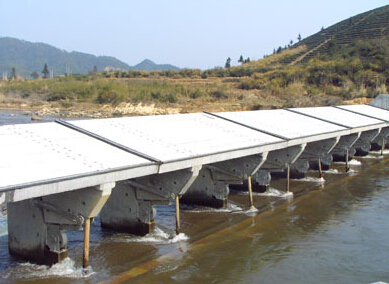

    翻板坝

      当上游来流量加大,翻板坝闸门上游水位抬高,动水压力对支点的力矩大于门重与各种阻尼对支点的力矩时,闸门自动开启到一定倾角,直到在该倾角下动水压力对支点的力矩等于门重支点的力矩,达到该流量下新的平衡。流量不变时,开启角度也不变。而当上游流量减少到一定程度,使门重对支点的力矩大于动水压力与各种阻尼对支点的力矩时,水力自控翻板闸门可自行回关到一定倾角,从而又达到该流量下新的平衡。

      以上就是翻板坝的基本原理的介绍,目前在实际应用中的翻板坝有许多种,其中不少仍然在功能上不断地优化,在各种细节上不断地提升,为各地的河流的调控起到了很大的作用。
