水力自控翻板闸门的工作原理

发布时间:2019-04-11 13:48:33访问:771

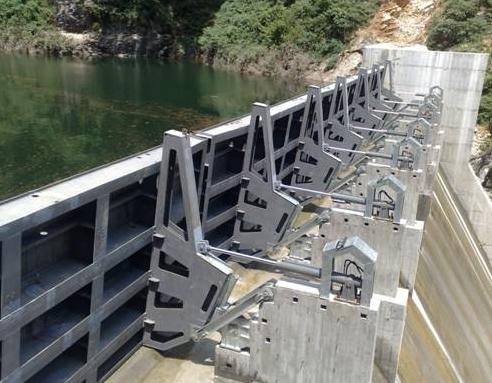

  水力自控翻板闸门的工作原理你了解多少呢?水力自控翻板闸门在很多水利设施中都有用到,因为它可以自动根据水位的高低来判断自动放水,是很方便的一种闸门。让我们浙江水力自控翻板闸门厂家来讲一讲它的工作原理是怎样的吧。


现在应用最为广泛的翻板闸门即为水力自控翻板闸门,其工作原理是杠杆平衡与转动,具体来说,水力自控翻板闸门是利用水力和闸门重量相互制衡,通过增设阻尼反馈系统来达到调控水位的目的:当上游水位升高则闸门绕“横轴”逐渐开启泄流;反之,上游水位下降则闸门逐渐回关蓄水,使上游水位始终保持在设计要求的范围内。根据闸门水位的变化,依靠水力作用自动控制闸门的开启和关闭。

当上游来流量加大,闸门上游水位抬高,动水压力对支点的力矩大于门重与各种阻尼对支点的力矩时,闸门自动开启到一定倾角,直到在该倾角下动水压力对支点的力矩等于门重支点的力矩,达到该流量下新的平衡。流量不变时,开启角度也不变。
